      非滿管電磁式流量計

      文章出處: 人氣:發表時間:2021-05-14

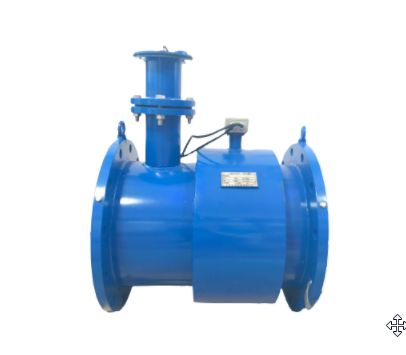

      一、產品概述

      非滿管電磁式流量計是一種利用流速-面積法連續測量開放式管中流體流量的一種流量自動測量儀表。它能連續測量開放式非滿管道內的瞬時流量、流速,累積流量等數據。特別適用于市政雨水、廢水、污水的排放管道和灌溉用水管道等非滿管條件下計量場所的需要。

      非滿管電磁式流量計是由一個電磁流速傳感器、一個超聲液位計和一個流量轉換器組成的小型測量系統,連續測量開放式非滿管管道中流體的流速和液位,用戶只要輸入圓形管道的內徑或方形管道的寬度,非滿管電磁式流量計就會自動計算出管道內的流量來,并自動顯示出管道內的瞬時流量、流速、累計流量等測量參數。



      二、功能特點

      可用于開放式非滿管管道(圓管、矩形管或其他異形管)流量的測量;

      可用于市政雨水、廢水、污水排放和灌溉用水管道等場所的連續測量;

      可實現正向和反向雙向流量自動測量;

      傳感器可在惡劣的現場和污水水質下長期可靠工作;

      流速測量范圍0.01m/s -15m/s;

      流量測量精度高,而且不受下游雍水、阻塞等因素的影響;

      大屏幕、背光源液晶顯示器,不管是強光下還是夜晚都能夠清晰讀取測量數據;

      儀表顯示及輸出功能齊全,可顯示管道內流體的瞬時流量、流速、累積流量、液位等測量數據;

      具有計算機通訊接口232、485(可選);

      具有GPRS無線數據遠傳功能(可選);

      具有停電計時、計次及時鐘功能。



      三、主要技術性能指標

      公稱通徑:圓形管道DN100mm-DN3000mm

      測量精度:±1mm; 流速±1.0%; 流量±1.5%、±2.5%

      測量范圍:流速0.01m/s -15m/s    最低液位 ≥1/20D(管徑)

      被測介質電導率:≥20s/cm

      被測介質最高溫度:≤60

      大屏幕、背光源液晶顯示器,可同時顯示瞬時流量、流速、累積流量等測量數據

      電流輸出信號:4-20mA/DC(負載電阻≤500Ω)

      脈沖輸出信號:1-5000HZ

      數字通訊接口:Rs232RS485可選

      無線數據遠傳:GPRS可選

      供電電源:220V/AC或24v/DC可選

      功率損耗:>10W



      四、電磁流速傳感器、液位計安裝示意圖


      、儀表端子與接線

       5.1、端子圖

           電磁流量轉換器接線端子                       電磁流速傳感器與液位計接線端子

      圖片3.png         圖片4.png

      5.2、接線

      電磁流速傳感器與液位計接線端子圖,上排端子為電磁流速傳感器接線端子,應與流量轉換器上對應的接線端子相連接。下排端子為液位計接線端子,24V電源端子接外接24V電源正(紅色)/負(黑色);4-24mA輸出端子正端子(綠色)接流量轉換器RTA1端子,負端子(黑色)接流量轉換器RTA3端子,流量轉換器LN+、LN-端子外接220V/AC或24V/DC電源。

         流量轉換器與超聲液位計線路連接

       超聲液位計輸出4-20mA電流,對應液位的高低。超聲液位計供電,可由外部24VDC電源供電,也可由流量轉換器內部24VDC電源供電,接線見附圖1、2。



                               附表1:流量轉換器接線端子接線說明

      LN+

      220V+24V)電源輸入

      TRA1

      液位輸入端+

      LN-

      220V-24V)電源輸入

      TRA2


      PE

      安全接地

      TRA3

      液位輸入端-

      DIOP

      報警輸出

      TRA4

      流量轉換器24V輸出+

      DCOM

      報警輸出地

      EXT+

      電磁流速傳感器勵磁+

      IOUP

      流量電流輸出

      EXT-

      電磁流速傳感器勵磁-

      ICOM

      電流輸出地

      SIG+

      電磁流速傳感器信號1

      POUP

      雙向流量頻率(脈沖)輸出

      SIG-

      電磁流速傳感器信號2

      PCOM

      頻率(脈沖)輸出地

      SGND

      電磁流速傳感器信號地

      TRX+

      RS485接口+

      DRS+

      電磁流速傳感器信號1屏蔽

      TRX-

      RS485接口-

      DRS-

      電磁流速傳感器信號2屏蔽





      附圖1:液位計外部供電與流量轉換器接線圖(兩線制)


      附圖2:液位計由流量轉換器內部供電接線圖(兩線制)
